​电吹风的维修方法(电吹风的内部主要组件)

电吹风的维修方法(电吹风的内部主要组件)

一、电热元件总成、电动机和风叶

1.电热元件总成

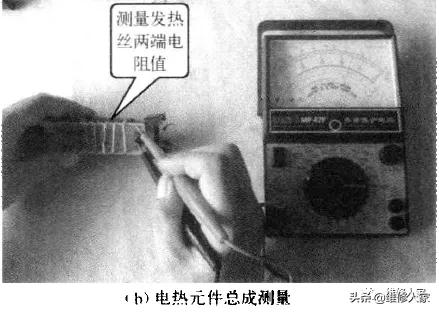

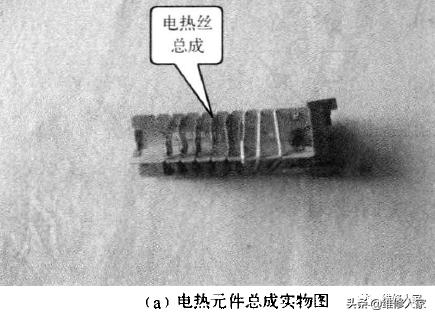

下图所示的是电热元件总成实物图和测量方法。电热丝总成是用电热丝在云母片上绕制而成的,一般在电热元件总成上绕了两组电热丝,一组是主发热丝,另一组是降 压发热丝。用万用表Rx10挡测量主发热丝的正常电阻值约为75Ω,测量降压发热丝的正常电阻值约为140Ω;若测得有一发热丝的电阻值为零或为无穷大时,说明该发热元件总成已损坏。

电吹风的维修方法(电吹风的内部主要组件)(1)

电吹风的维修方法(电吹风的内部主要组件)(2)

2.电动机和风叶

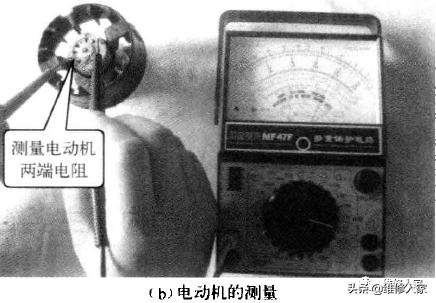

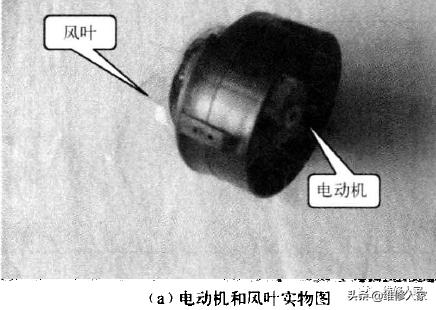

下图所示的是电动机和风叶实物图及电动机的测量方法。电吹风内的电动机采用大部分采用永磁式直流小电动机,它装在壳体内,风叶装在电动机的轴端上。电动机旋转时, 由进风口吸入空气,由出风口吹出风。用万用表Rx1挡测量电动机两端的正常电阻值约为50Ω如果测得的电阻值为零或无穷大,则该电动机内部已损坏。

电吹风的维修方法(电吹风的内部主要组件)(3)

电吹风的维修方法(电吹风的内部主要组件)(4)

二、功能开关、温度调节开关、整流二极管

1.功能开关

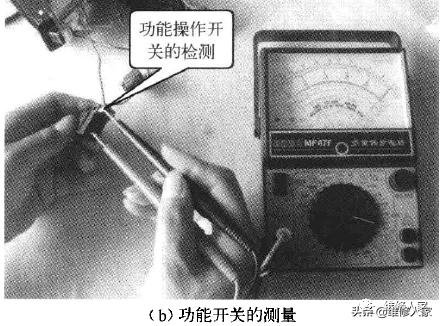

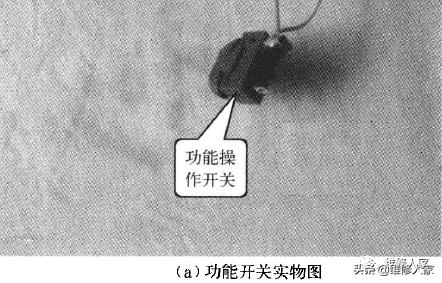

下图所示的是功能开关的实物图和测量方法。它是一个单刀三位按钮开关,它可以完成电吹风的停止和风速的调节。当开关按到“0”位置时,表示停止丁•作;当按到“1” 位置时,表示低风速挡;当按到“2”位置时,表示高风速挡。用万用表Rx1挡测量功能开关处在各挡位时是否导通,若不导通则内部弹簧片接触不好。

电吹风的维修方法(电吹风的内部主要组件)(5)

电吹风的维修方法(电吹风的内部主要组件)(6)

2.温度调节开关

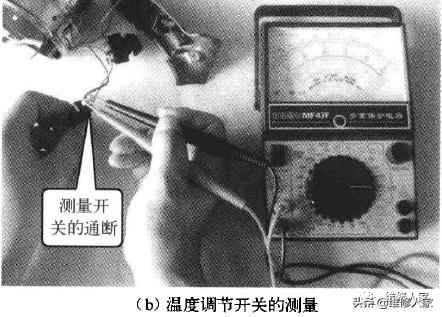

温度调节开关是一个常闭开关按钮,用户按下按钮时,开关断开。不按开关按钮时,用万用表Rx1挡测量其两端应该是导通的;按下开关按钮时,用万用表测量其两端的电阻值应为无穷大,否则温度调节开关不正常。

电吹风的维修方法(电吹风的内部主要组件)(7)

电吹风的维修方法(电吹风的内部主要组件)(8)

3.整流二极管

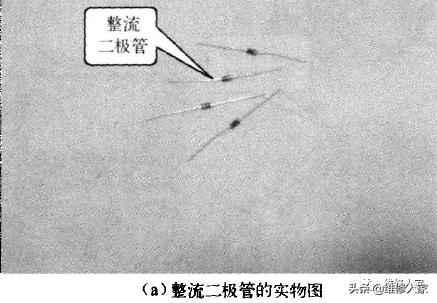

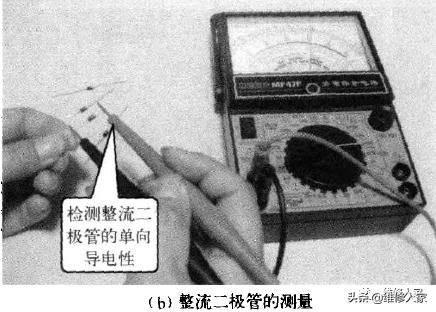

电吹风内设有5个整流二极管,4个整流二极管构成桥式整流电路,为永磁直流电动机提供直流电压;另外一个功率较大的二极管单独构成半波整流电路,其主要作用是实现降压调速。下图所示的是整流二极管的实物图和测量方法。

电吹风的维修方法(电吹风的内部主要组件)(9)

电吹风的维修方法(电吹风的内部主要组件)(10)

三、电吹风的拆卸方法

1.手柄的拆卸

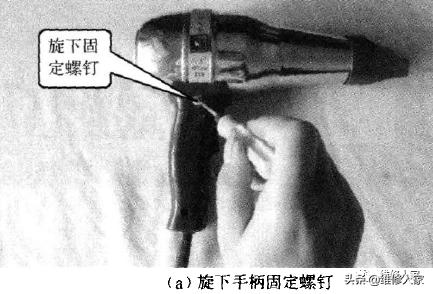

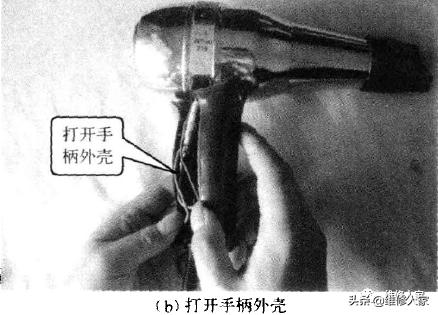

首先旋下手柄上的固定螺钉,然后打开手柄外壳,如图所示。

电吹风的维修方法(电吹风的内部主要组件)(11)

电吹风的维修方法(电吹风的内部主要组件)(12)

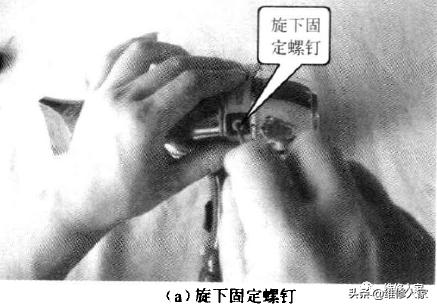

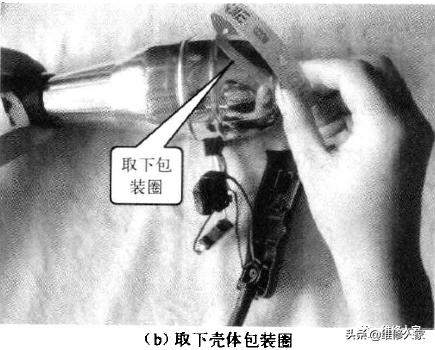

手柄外壳打开后,就可以看见功能操作开关和温度调节开关。再把金属壳体上的两个固定螺钉旋下,取出壳体包装圈。

电吹风的维修方法(电吹风的内部主要组件)(13)

电吹风的维修方法(电吹风的内部主要组件)(14)

2.金属壳体的拆卸

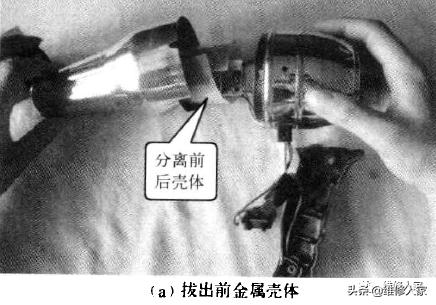

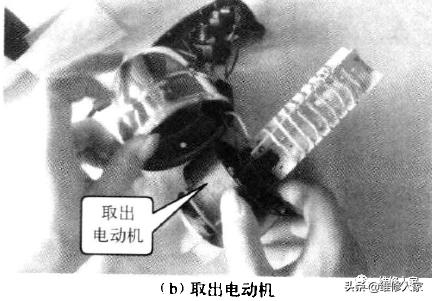

双手轻轻拔出前金属壳体,这是可分离前后壳体,电热丝总成就可以看见,再取下电动机,如图所示。

电吹风的维修方法(电吹风的内部主要组件)(15)

电吹风的维修方法(电吹风的内部主要组件)(16)

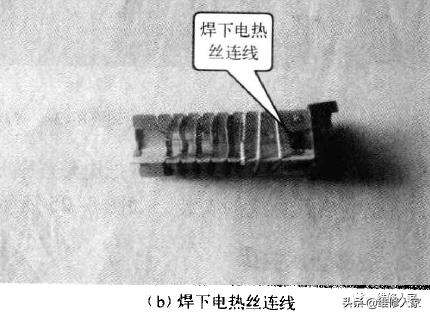

最后将电热丝总成从电动机支架上取下,并用电烙铁把电热丝上的连接线焊下,如图。

电吹风的维修方法(电吹风的内部主要组件)(17)

电吹风的维修方法(电吹风的内部主要组件)(18)

,
