RRH代表远程无线电头(Remote Radio Head)。它是位于手机信号发射塔(即基站)顶部的特殊组件,其主要执行以下功能:

i)将光信号转换为电信号;

ii)将电信号转换为光信号;

iii)上/下频率转换;

iv)放大射频信号;

RRH的最重要特征是项目i)和ii),这意味着eNB /基站可以通过光纤直接向塔顶发送和接收数据,与使用厚射频同轴电缆的传统方法相比,由于电缆非常短,因此能量损失几乎可以忽略不计。

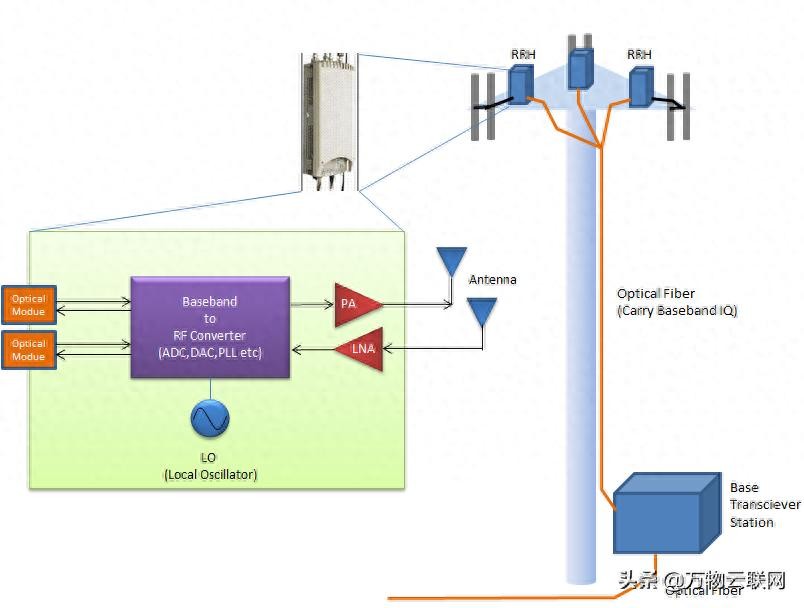

RRU内部的主要组件和它在网络中的位置

RRH由基站RF单元,滤波器,模数转换器,数模转换器和上/下变换器组成。RRH与基站其余部分(BBU)之间的连接主要通过光纤链路实现。

RRH与基站其余部分(BBU)之间的通信,即控制和管理,同步和I/Q数据的传输等是基于CPRI协议的。因此,设计用于测试RRH的测试系统必须同时支持RF和CPRI接口,以完全表征DUT。

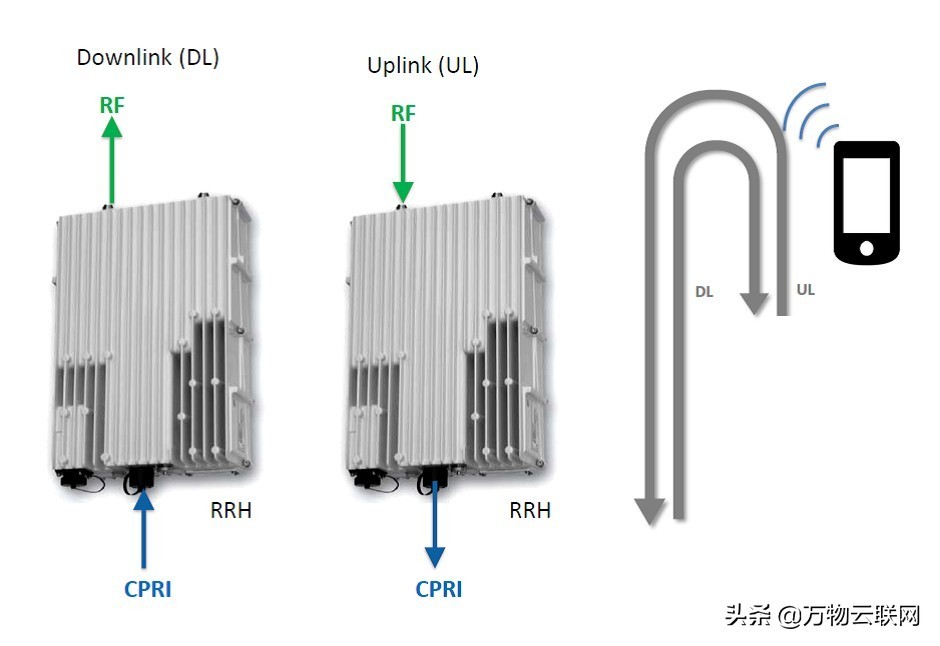

RRH与BBU之间的CPRI借口以及上下行信号流向

我们为什么要使用RRH?

正如我在上面简要提到的那样,使用RRH最大的动机是减少能量损失,同时在天线(基站发射塔架顶部)和塔架底部的处理单元之间来回传输信号。

在常规基站中,他们通常将放大器放在底部,并通过粗同轴电缆传输信号。但是同轴电缆的路径损耗相对较大,因此基站射频模块不得不放大更多的信号以补偿同轴电缆的能量损失。

为了减少此问题,可以将放大器单元放在塔顶(此单元称为TMA(塔顶放大器)),但是我认为这种想法并未得到广泛采用,原因是安装变得复杂起来。

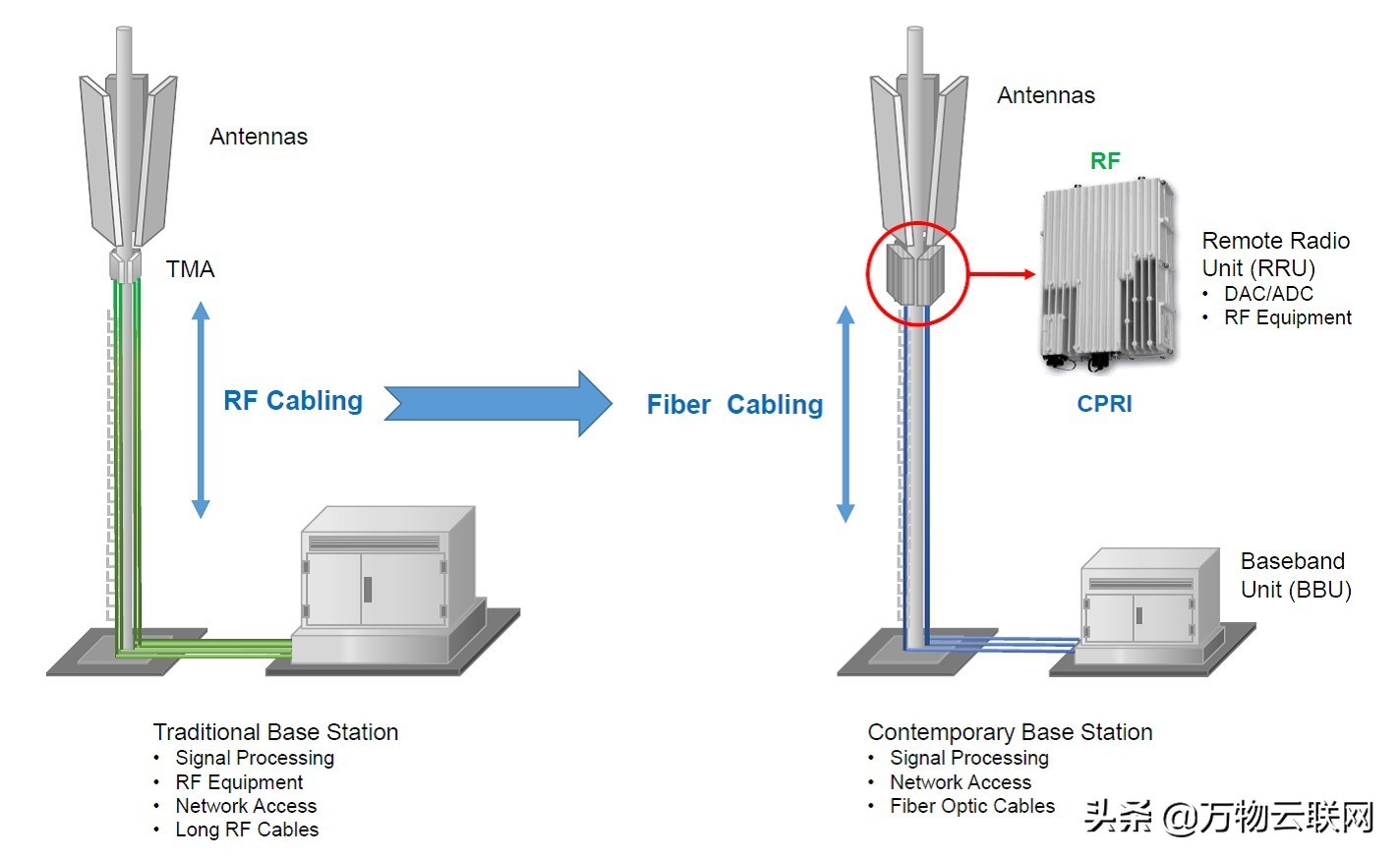

RRH与传统的基站之间的比较

无线移动通信系统中引入了RRH,我认为迄今为止它已经取得了巨大的成功。

RRH的测试项

发射机(Tx)的测试项有:
信号生成(CPRI)
用于校准和/或验证的E-UTRA测试模型(E-TM)1.1,1.2,2,3.1,3.2,3.3
数据分析(RF)
基站输出功率
发送ON/OFF电源(PvT,仅适用于E-UTRATDDBS)
频率误差(平均载波频率偏移)
误差矢量幅度(EVM)
占用带宽(OBW)
相邻信道泄漏功率比(ACLR)
工作频带无用发射
RSTX功率

接收机(Rx)的测试项有:
信号生成(RF)
UL固定参考信号根据FRCA1-3
信号分析(CPRI)
参考灵敏度水平
