电流表的工作原理,电压表和电流表的工作原理一样吗
本文目录
1.电压表和电流表的工作原理一样吗 2.电压表和电流表的原理图 3.电流表的工作原理是什么 4.电流表和电压表的工作原理是什么
电压表和电流表的工作原理一样吗
电压表就是表头串联上一个大电阻,电流表就是表头并联一个小电阻.表头是一种内阻比较大的电流表,你知道电阻串联等于串联的电阻之和,所以电压表的内阻很大,根据电压表所串联的内阻不同,电压表的量程就不同,一般所串电阻越大,量程越大.电阻并联小于较小的电阻值,所以电流表所并的内阻越小,电流表的量程越大（通过并联的那个电阻的电流越大,那么流过表头的电流就越少,所以表头的示数想增加必须增大总的电流）.这就是为什么电压表要并联,电流表要串联来测相应的电压和电流值.这就是比较通俗的理解.哪里不明白的话,提出来,我努力帮你理解
电压表和电流表的原理图
电压表、电流表的基本原理，就是一个灵敏度比较高的微安表头，最常见的就是与一组电阻并联后，成为满刻度为50微安的微安表。当电压表时，为了在测量电压时对被测电路的影响尽量小，电压表必须是高内阻，将表头与与高电阻串联后，就成为电压表。不同的量程，串联的电阻值不一样。万用表的表头上，都有一个表示灵敏度的指标。
比如说：20kω/v。表示在直流10v档时，电压表内阻为200kω……
当电表作为电流表用时，表头必须与一个小电阻并联，使表头的内阻足够小，在串联进电路测量电流时，对被测电路的影响足够小。不同的量程，并联的电阻不同。并联电阻越小，量程越大。
电流表的工作原理是什么

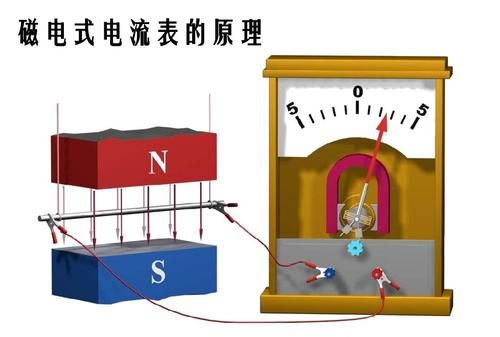

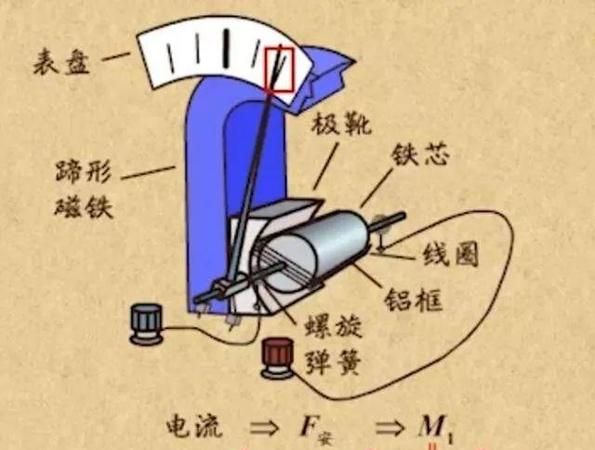

电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中
有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。

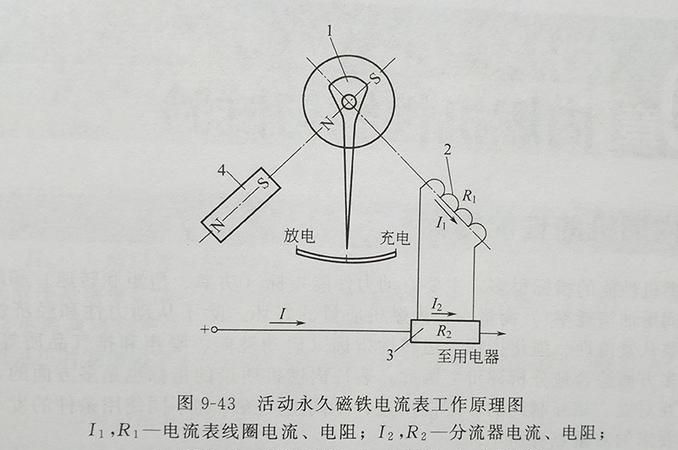

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。主要采用磁电系电表的测量机构。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流…
电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中
有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。
一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。主要采用磁电系电表的测量机构。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分流器。对于几安以上的电流，则采用外附分流器。大电流分流器的电阻值很小，为避免引线电阻和接触电阻附加于分流器而引起误差，分流器要制成四端形式，即有两个电流端，两个电压端。例如，当用外附分流器和毫伏表来测量200A的大电流时，若采用的毫伏表标准化量程为45mV(或75mV)，则分流器的电阻值为0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用环形(或称梯级)分流器，可制成多量程电流表。
展开
电流表和电压表的工作原理是什么
电压表、电流表的基本原理，就是一个灵敏度比较高的微安表头，最常见的就是与一组电阻并联后，成为满刻度为50微安的微安表。当电压表时，为了在测量电压时对被测电路的影响尽量小，电压表必须是高内阻，将表头与与高电阻串联后，就成为电压表。不同的量程，串联的电阻值不一样。万用表的表头上，都有一个表示灵敏度的指标。
比如说：20kω/v。表示在直流10v档时，电压表内阻为200kω……
当电表作为电流表用时，表头必须与一个小电阻并联，使表头的内阻足够小，在串联进电路测量电流时，对被测电路的影响足够小。不同的量程，并联的电阻不同。并联电阻越小，量程越大。
以上就是关于电流表的工作原理,电压表和电流表的工作原理一样吗的全部内容，以及电流表的工作原理的相关内容,希望能够帮到您。
