1指针式万用表的功效

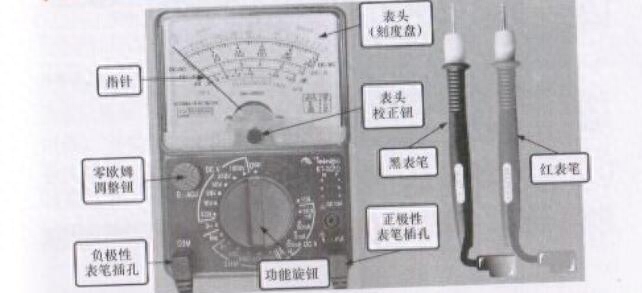

指针式万用表又称模拟万用表,响应速度较快,内阻较小,但测量精度较低。它是由指针、到度盘、功能旋钮、表头校正钮,零欧姆调整钮、表笔连接端、表笔等构成。如下图所示为指针式万用表的实物外形。

指针式万用表的实物外形

如下图所示为指针式万用表的量程旋钮和连接插孔,当量程旋钮调至“OFF"档为关闭档;当量程旋钮调整至“DCV"区域中的档位时,表示检测直流电压;当量程旋钮调整至“ACV”区域中的档位时,表示检测交流电压;当量程旋钮调整至“蜂鸣分档时,表示检测通断测试;当量程旋钮调整至“hFE”档时,表示检测晶体管放大倍数;当量程旋钮调至“OHIM”档时,表示检测电阻值;当量程旋钮调制“DCA”档时,表示检测直流电流(0~500mA);当程旋钮调制至“IOA”档时,表示检测0.5~10A的直流电流。指针式万用表共有三类连接插孔:公共端"COM表示负极,用于连接黑表笔,“V.Ω.9.mA"表示检测电压、电阻以及毫安电流的连接插孔,连接红表笔;“DC10A”表示检测10A以下的大电流使用的插孔,连接红表笔

指针式万用表的量程旋钮和连接插孔

温馨提示：

若对电路中的电流和电压进行检测时,无法得知待測流的大小时,应将指针式万用表的量程调整为最大档位,这样可避免待测电压或电流过大导致万用表损坏

2.数字式万用的的功效

数字式万用表读数直观方便,内阻较大,测量精度高。它是由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键，交/直流切换键构成。如下图所示

数字式

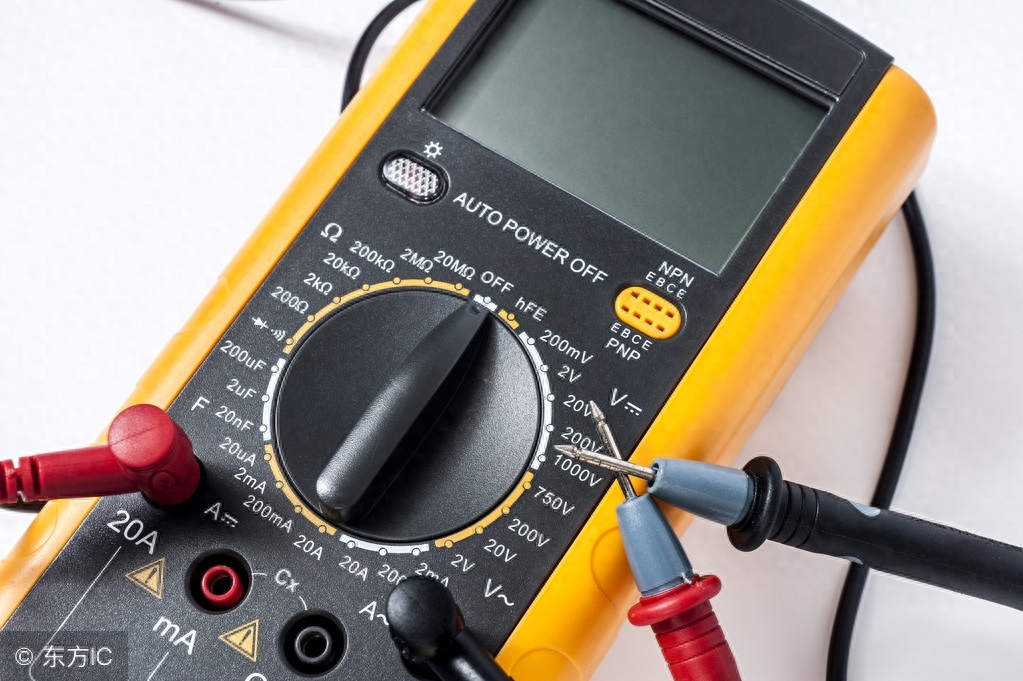

数字式万用表的实物外形

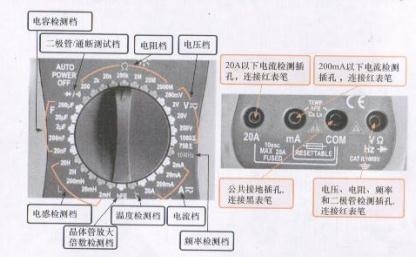

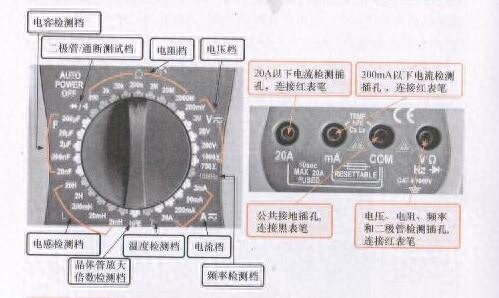

如下图所示数字式万用表的量程旋钮和连接插孔，通断档表示检测二极管以及通断测试。Ω区域种的档位，表示检测电阻值；v-、v~区域种的档位，表示检测电压，10 MHz 档表示检测频率。A-/A~区域种的档位，表示检测电流，°c档，表示检测温度，hFE档，表示检测晶体管的放大倍数， L 档表示检测电感，F 档表示检测电容。数字式万用表一共有四个连接插孔：公共端“COM”表示腹肌用于接连黑笔，“20A” 电流端用于20A以下的电流检测，连接红笔，“mA”电流端，用于200mA以下电流检测，连接红表笔， “V Ω Hz”端为电压，电阻，频率检测插孔，连接红表笔

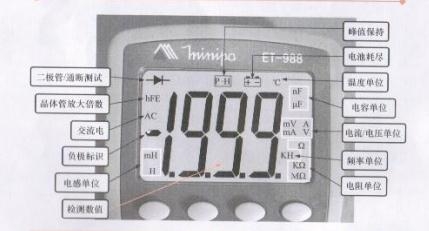

下图所示为数字式万用表的数字显示屏，位于显示屏的为检测数字，在检测电压，电流，电容，频率，电感，温度等数值时，对其单位进行显示，在检测电压和电流为负值时，数值左侧会显示负极的标识
